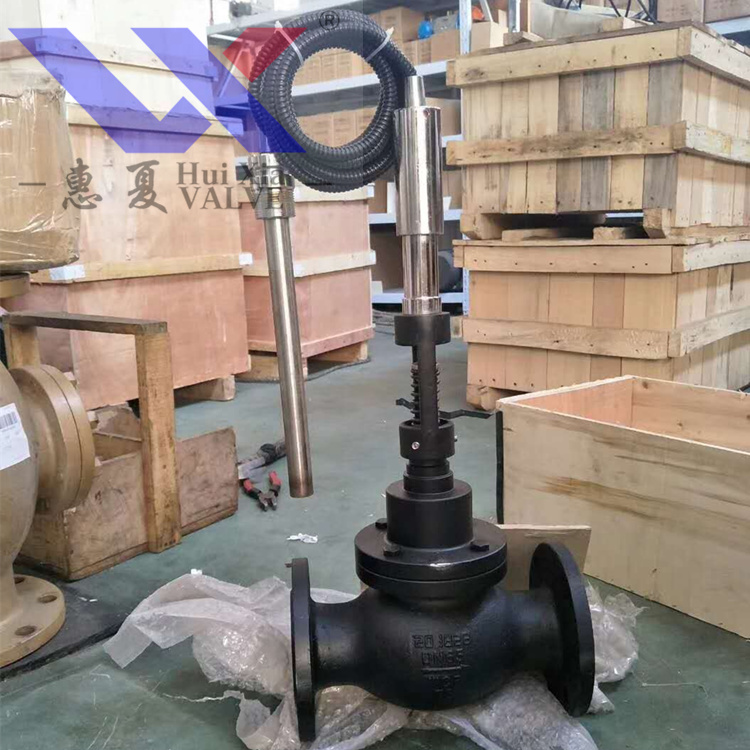

閥門圖片

產品名稱:自力式溫度調節閥

產品型號:ZZWP

產品口徑:DN15-350

產品壓力:1.0~6.4Mpa

產品材質:鑄鋼、不銹鋼等

聯系電話:15901687301


一、上海調節閥自力式溫度調節閥概述
    上海調節閥 自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成,是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。自力式溫度調節閥具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。
二、上海調節閥自力式溫度調節閥主要零件材料

閥體  ZG230—45 ZG1Cr18Ni9Ti
閥座  ZG1Cr18Ni12Mo2Ti Cr18Ni12Mo2Ti
閥芯  1Cr18Ni9Ti  Cr18Ni12Mo2Ti
波紋管套  1Cr18Ni9Ti  Cr18Ni12Mo2Ti
平衡波紋管  1Cr18Ni9Ti
溫包  H62 1Cr18Ni9Ti
毛細管  H62 1Cr18Ni9Ti
接頭  35 1Cr18Ni9Ti

三、自力式溫度調節閥主要技術參數

公稱通徑DN (mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
公稱壓力PN(Mpa) 1.6 4.0
額定流量系數(KV)  單座  5 7 11 20 30 48 75 120 190 300 480 760 1100
雙座      12 22 33 53 53  132 209 330 528 836 1210
套筒      11 20 30 48 75 120 190 300 480 760 1100
額定行程   6 8 10 14 20 35
允許最大壓差(Mpa) 1.6 1.5 0.5
溫度調節范圍(°C) 0~70、50~120、100~170、150~220、200~270
調節精度(%)  ±5
允許超載值(°C)  分別為上述溫度調節范圍上限加50
使用環境溫度(°C)  -40~+80
安裝接頭(M)  G1”
毛細管長度(M)  3、5
允許
泄漏量
硬密封(1/h)  雙座、套筒:5×10-3×閥額定容量(II級)
單座:10-4×閥額定容量(IV)
軟密封(m1/min)  0.15 0.15 0.15 0.30 0.30 0.45 0.60 0.90 1.70 4.0 4.0 6.75 11.10




四、自力式溫度調節閥外形尺寸

DN (mm) D (mm) D1 (mm) 螺栓孔(n-Φ) L (mm) d (mm) L1 (mm) H(mm) G (in) 導管長
32 135 100 4-Φ18 180 25 430 380 11/4″ 3
40 145 110 4-Φ18 200 25 430 410 11/4″ 3
50 160 125 4-Φ18 230 25 430 450 11/4″ 3
65 180 145 4-Φ18 290 25 430 490 11/4″ 3
80 195 160 8-Φ18 310 25 430 530 11/4″ 3
100 215 180 8-Φ18 350 25 430 560 11/4″ 3
125 245 210 8-Φ18 395 25 550 600 11/4″ 4
150 280 240 8-Φ23 470 25 550 640 11/4″ 4
200 335 295 12-Φ23 600 25 550 690 11/4″ 4
250 400 355 12-Φ23 630 25 550 720 11/4″ 4

注:
1、D、D1、n-Φ為PN1.6MPa法蘭接口尺寸;
2、如用戶需要PN2.5MPa產品或口徑為DN15、DN20、DN25、DN300的產品,請向我公司查詢尺寸;
3、閥體材質:普通鑄鐵、球墨鑄鐵、鑄鋼。
自力式溫度調節閥許用介質與溫度的關系

閥體材質  公稱
壓力
(MPa)
介質溫度℃
≤150 ≤200 ≤250 ≤300 ≤350 ≤400 ≤425 ≤450
最大工作壓力(MPa)
HT200 1.0 1.0
1.6 1.6 1.5
ZG230-450 1.6 1.57 1.52 1.44 1.28 1.12 0.88 0.72
ZG1Cr18Ni9Ti 1.6 1.6 1.6 1.4 1.25 1.1 1.0 0.9 0.75
ZG0Cr18Ni12Mo2Ti 4.0 4.0 4.0 3.6 3.2 2.8 2.5 2.2 1.9
6.4 6.4 6.4 5.6 5.0 4.5 4.0 3.6 3.0
