閥門圖片

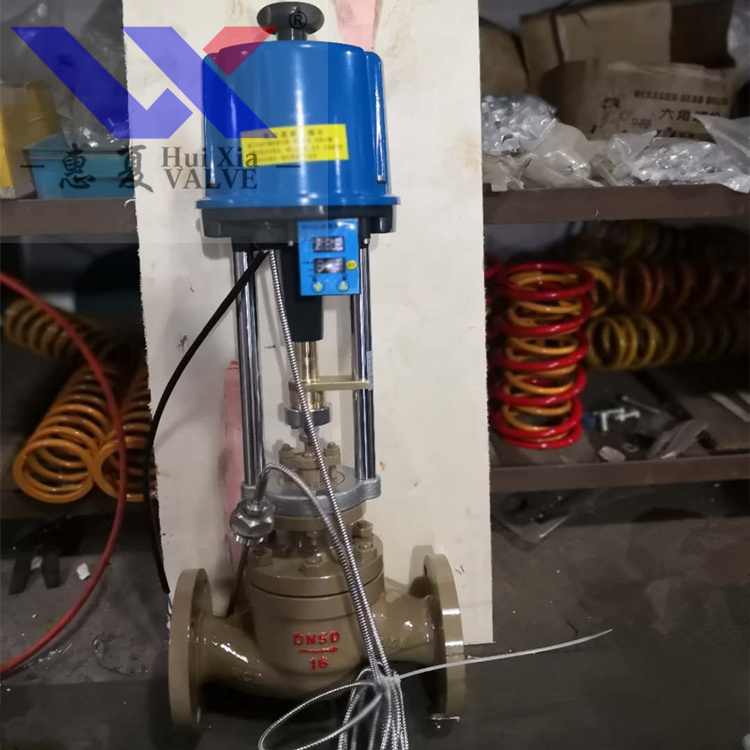

產品名稱:電子式自力溫度調節閥

產品型號:ZZWEP

產品口徑:DN15-350

產品壓力:1.0~6.4Mpa

產品材質:鑄鋼、不銹鋼等

聯系電話:15901687301


一、上海調節閥電子式自力溫度調節閥概述
   上海調節閥電子式自力溫度調節閥(適用于較大口徑及導熱油控制),該閥最大的特點只需普通220V電源,利用被調介質自身能量,直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制,亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
二、上海調節閥自力式電控溫度調節閥產品特點
    本系列產品公稱通徑由20至200mm,公稱壓力有1.0、1.6、4.0、6.4MPa,使用溫度范圍由-20℃~350℃,接受信號為0~10mA.DC或4~20mA.DC來改變被調介質流量,使被控工藝參數保持在給定值,其中單座調節型適用于壓差較小,介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合
三、自力式電控溫度調節閥主要零件材料
    閥體、閥蓋:HT200、ZG230-450、ZG1Cr18Ni9Ti 閥芯:ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯填料:聚四氟乙烯、柔性石墨推桿、襯套:2Cr13 墊片:橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片波紋管:1Cr18Ni9Ti
四、自力式電控溫度調節閥連接標準
    連接尺寸及標準法蘭標準:鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88 法蘭密封面型:PN10、PN16為凸面
PN40、PN64為凹凸面,閥體為凹面結構長度:GB12221-89 夾套保溫型夾套載熱體接口:對焊φ18×4閥體法蘭及法蘭端面距離可以按用指定的標準制造。如ANSI、JIS、DIN等標準
五、自力式電控溫度調節閥主要技術參數

公稱通徑DN(mm)
(閥座直徑dn)
20  25  32  40  50  65  80  100  125  150  200
(10)  (12)  (15)  (20)
額定流量系數  直級  1.8  2.8  4.4  6.9  11  17.6  27.5  44  69  110  176  275  440  690
等百分比  1.6  2.5  6.3  10  16  25  40  63  100  160  250  400  630
額定行程(mm)  16  25  40  60
公稱壓力PN(MPa)  1.0 1.6 4.0 6.4
固有流量特性  直線、等百分比
固有可調比  50
允許泄漏量  單座  硬密封:IV級 軟密封:VI級
套筒  硬密封:II級 軟密封:VI級
工作溫度t(℃)  -20~200 -40~250 -40~450 -60~450
信號范圍(mA.DC)  0~10 4~20
作用方式  電關式 電開式
使用環境溫度(℃)  電動調節閥:-20~70℃
使用環境濕度  電動調節閥:≤95%
電源電壓  220V 50Hz

本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數

公稱通徑DN(mm)  20  25  32  40  50  65  80  100  125  150  200
電動執機機構  普通型  ZAZ-60
DKZ-310
ZAZ-60
DKZ-310
DKZ-410  DKZ-410
DKZ-510
電子型  JHZAZ1  JHZAZ1  JHZAZ3  JHZAZ3
電動執行機構推力(N)
全行程時間(S)
普通型  400
4000
400
4000
6400  6400
16000
電子型  2000  4000  6000  8000
普通型  12.5  20  32  48
   電子型  30  30  48  60
消耗功率(N)  普通型  28  35
電子型  15  25  40

表中數據僅為常規配置,具體選用根據主要參數及用戶要求而定。
六、自力式電控溫度調節閥允許壓差
單座調節型允許壓差表 單位:MPa

公稱通徑
(mm)
推力(N)
20  25  32  40  50  65  80  100  125  150  200
10  12  15  20
400  3.90  2.71  1.73  0.95  0.62  0.37  0.24  0.15
2000  6.40  6.40  6.40  4.87  3.11
4000  6.40  6.40  6.40  6.40  6.11  3.73  2.39  1.53
6000                  1.38  0.91  0.54
6400                  1.45  0.95  0.61  0.40  0.28  0.15
8000                        0.50  0.34  0.19
16000                        0.98  0.68  0.38

套筒調節型允許壓差表 單位:MPa

公稱通徑(mm)
推力(N)
20  25  32  40  50  65  80  100  125  150  200
400  1.94  1.62  1.31  1.08  0.88
2000  6.40  6.40
4000  6.40  6.40  6.40  6.40  6.40
6000            6.40  6.40  6.40
6400            6.40  6.40  6.40  6.40  6.40  6.40
8000                  6.40  6.40  6.40
16000                  6.40  6.40  6.40

七、上海調節閥自力式電控溫度調節閥主要性能指標

序號  項目  單座閥  套筒閥
基本誤差(%)  ±2.5
回差(%)  2.0
死區(%)  3.0
額定行程偏差(%)  +2.5
額定流量系數偏差(%)  ±10
